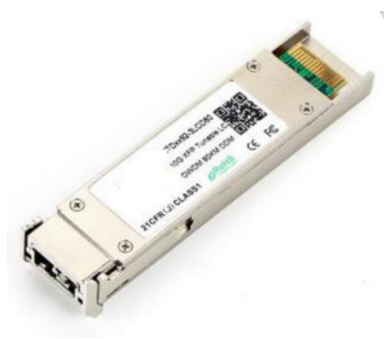

Przestrajalny transceiver DWDM 80KM XFP 10 Gb/s | Sieć światłowodowa |（TKX-TDxxX-3LCD80）
Szczegóły Produktu:
| Miejsce pochodzenia: | Chiny, Shenzhen |
| Nazwa handlowa: | DF/OEM/Nuetral |
| Orzecznictwo: | CE/ROHS/REACH/ISO9001/ISO14001 |
| Numer modelu: | TKX-TDxxX-3LCD80 |
Zapłata:
| Minimalne zamówienie: | Zbywalny |
|---|---|
| Cena: | negotiable denpend on QTY |
| Szczegóły pakowania: | Pudełko blistrowe + karton |
| Czas dostawy: | 5-9 dni roboczych zależy od ILOŚCI |
| Zasady płatności: | T/T,/Paypal, akredytywa |
| Możliwość Supply: | 1000 sztuk/dzień |
|
Szczegóły informacji |
|||
| Nazwa produktu: | Przestrajalny transceiver DWDM 80KM XFP 10 Gb/s | Sieć światłowodowa |（TKX-TDxxX-3LCD80） | Napięcie zasilania: | 3,14-3,46 V |
|---|---|---|---|
| Prąd zasilania: | 300 mA | Wejście Impedancja różnicowa: | 100 omów |
| Swoboda wprowadzania danych z pojedynczym zakończeniem: | 180-700 mA | Różnica wahań wejścia danych: | 400-1800 mV |
| Czas potwierdzenia wyłączenia transmisji: | 10 nas | Różnicowa huśtawka wyjścia danych: | 300-850 mA |
| Temperatura obudowy operacyjnej: | 0 do +70°C | Gwarancja: | 1 rok, dożywotnia konserwacja |
| Marka włókien: | Corning, YOFC, OFS, Draka | ||
| Podkreślić: | Transceptor DWDM XFP 10 Gbps,Dysponowany nadajnik XFP 80KM,Moduł nadajnika optycznego DWDM |
||
opis produktu
Przestrajany moduł transceivera XFP 10 Gb/s DWDM 80 km | Sieć światłowodowa | (TKX-TDxxX-3LCD80)
Przegląd produktu
Przestrajany moduł transceivera XFP 10 Gb/s to zintegrowany moduł optyczny zapewniający szybkie łącze szeregowe o przepustowości od 9,95 Gb/s do 11,35 Gb/s. Moduł jest zgodny ze standardem 10Gigabit small form factor pluggable (XFP) multisource agreement-MSA (INF-8077i) oraz Tunable XFP for ITU Frequency Grid Applications (SFF-8477).
Jest zgodny ze standardem ITU-T G.698.1 z odstępem międzykanałowym 50 GHz dla aplikacji SONET/SDH, IEEE DWDM 10GBASE-ZR o zasięgu do 80 km (Ethernet) oraz DWDM 10GFC o zasięgu do 80 km (Fibre Channel).
Transceiver integruje tor odbiorczy i nadawczy w jednym module. Po stronie nadawczej szeregowy strumień danych 10 Gb/s jest odzyskiwany, regenerowany czasowo (retimed) i przekazywany do sterownika modulatora. Sterownik modulatora polaryzuje i moduluje zintegrowany laser Macha-Zehndera (ILMZ) przestrajany w paśmie C, umożliwiając transmisję danych przez światłowód jednomodowy za pomocą standardowego złącza LC. Po stronie odbiorczej strumień danych 10 Gb/s jest odzyskiwany ze wzmacniacza transimpedancyjnego / APD, regenerowany czasowo i przekazywany do sterownika wyjściowego. Moduł posiada interfejs elektryczny typu hot-plug zgodny ze standardem XFI.
Zastosowania
- DWDM 10GBASE-ZR/ZW 10G Ethernet
- DWDM 80KM 10G Fiber Channel
- DWDM SONET OC-192 i SDH STM-64
Kluczowe cechy
- Obsługa przepustowości od 9,95 Gb/s do 11,3 Gb/s
- Monolitycznie zintegrowany nadajnik w pełni przestrajany w paśmie C
- Odstęp międzykanałowy ITU 50 GHz ze zintegrowaną blokadą długości fali (wavelength locker)
- Laser przestrajany w paśmie C i odbiornik APD
- Maksymalna długość łącza 80 km
- Złącze LC Full Duplex
- Obudowa XFP typu hot-plug
- Obsługa pętli zwrotnej po stronie liniowej i XFI
- Brak wymogu zewnętrznego zegara referencyjnego
- Wbudowane funkcje diagnostyki cyfrowej
- Standardowy mechanizm zwalniający z dźwignią
- Pobór mocy <3,5 W
Specyfikacja techniczna
Uwagi:
1) Odpowiada w przybliżeniu 0,4 nm.
2) Mierzone przy najgorszym współczynniku ER; BER<10 -12 przy 10,3 Gb/s, 2 31 - 1 PRBS.
1) Odpowiada w przybliżeniu 0,4 nm.
2) Mierzone przy najgorszym współczynniku ER; BER<10 -12 przy 10,3 Gb/s, 2 31 - 1 PRBS.
Charakterystyka interfejsu elektrycznego
Uwaga:
1) Maksymalna całkowita wartość mocy jest określona w pełnym zakresie temperatur i napięć.
2) Po wewnętrznym sprzężeniu AC.
3) Przy impedancji różnicowej 100 omów.
4) Sygnał utraty sygnału (LOS) to otwarty kolektor, podciągany rezystorem 4,7 k - 10 kΩ do napięcia 3,15 - 3,6 V. Stan logiczny 0 oznacza normalną pracę; stan logiczny 1 oznacza brak wykrytego sygnału.
1) Maksymalna całkowita wartość mocy jest określona w pełnym zakresie temperatur i napięć.
2) Po wewnętrznym sprzężeniu AC.
3) Przy impedancji różnicowej 100 omów.
4) Sygnał utraty sygnału (LOS) to otwarty kolektor, podciągany rezystorem 4,7 k - 10 kΩ do napięcia 3,15 - 3,6 V. Stan logiczny 0 oznacza normalną pracę; stan logiczny 1 oznacza brak wykrytego sygnału.
Zdjęcia produktu
Dlaczego warto wybrać TAKFLY?
- Ponad 26 lat doświadczenia w produkcji artykułów światłowodowych
- Ponad 450 pracowników montażu z ponad 3-letnim doświadczeniem
- Ponad 10 inżynierów R&D zaangażowanych w innowacje
- 16 wtryskarek i linii produkcyjnych importowanych z Niemiec
- Ponad 30 urządzeń testowych, w tym przyrządy pomiarowe OTDR, 3D, VFL, IL i RL
- Kompleksowy sprzęt testujący: testery wytrzymałości na rozciąganie, odporności na zgniatanie, mierniki mocy, testery źródeł światła
- Możliwość produkcji pod marką własną klienta (OEM)
- Udział w globalnych targach: OFC, ECOC, CommunicAsia, NETCOM, AFRICACOM, SVIAZ ICT, CommunicIndonesia, Global Source Electronic Exhibition
Kontrola jakości
- Wyrywkowa kontrola surowców przed produkcją
- Pełna kontrola po każdym pojedynczym procesie
- Kompleksowa kontrola wyrobów w toku produkcji
- Kompletna kontrola gotowego produktu przed pakowaniem
- Wyrywkowe kontrole przed wysyłką
Informacje o dostawie
- Próbki: 1-3 dni robocze
- Zamówienia masowe: 3-7 dni roboczych
- Opakowanie: torebki foliowe, kartony i palety dostępne na życzenie
